XMQ锥形球磨机

XMQ锥形球磨机



产品概况:

XMQ锥形球磨机适用于实验室湿法磨细矿石或其它物料之用。适用于各种金属和非金属矿石原料化验试样的粉碎加工,需做化验粉碎加工的地质、矿山、冶碳、煤炭、建材和电力部门的生产,单位均可选用,同时用于涂料、油墨、燃料、食品工业部门超细磨加工。



产品特点:

1.筒体倾斜给料、排料电动控制,方便迅速,倾斜角度任意设置

2.细磨物料单位功耗小,磨料效率高

3.给料、出料,筒体自动控制,无需手动,避免因手动而产生的劳损

4.机器运转时间任意设置,液晶屏幕菜单显示,人性化设计

5.安装不需专门基础,移动方便,维护简便

6.磨细物料粒度组成均匀,过粉碎程度小,有利于改进矿石可选性实验工作的质量

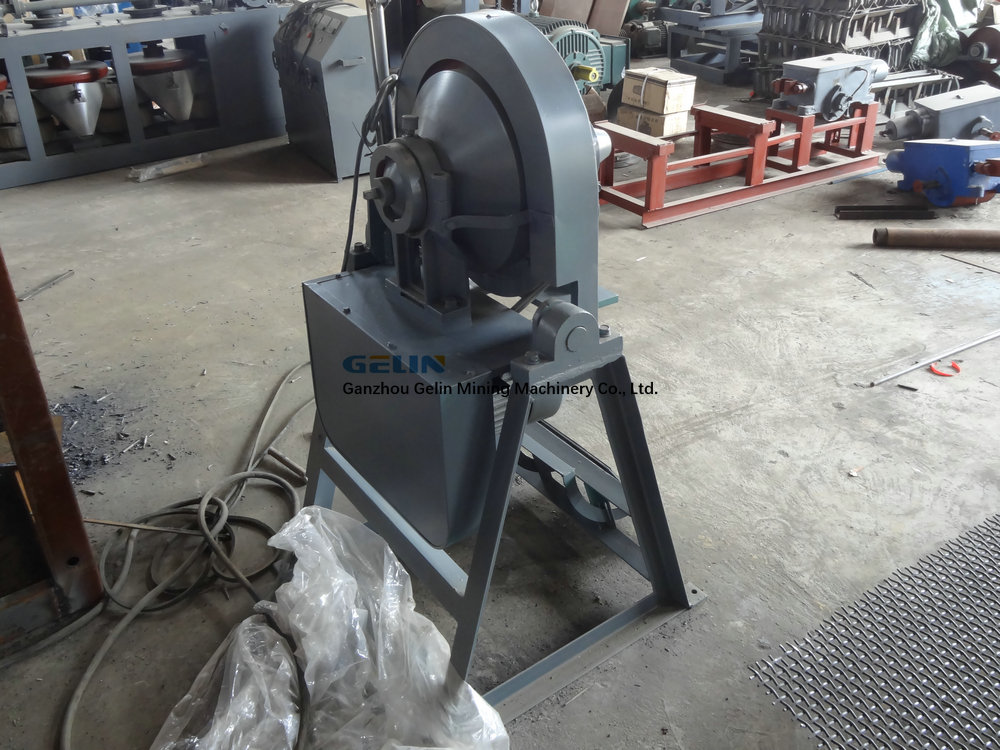

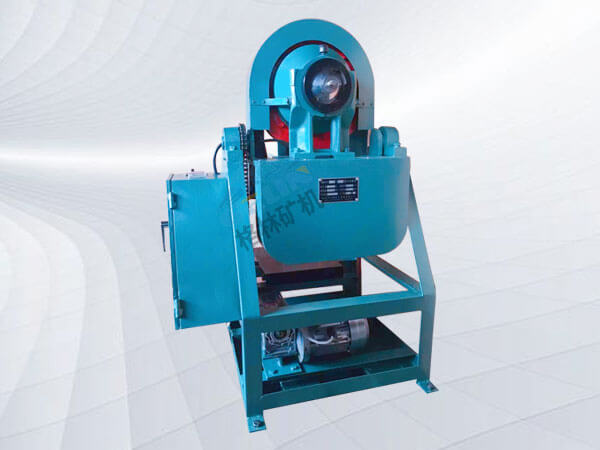

产品图片:



产品规格及技术参数


型号Model单位UiteXMQ150/50XMQ240/90XMQ350/160
筒体尺寸mm150/50240/90350/160
容积VolumeL16.2521.58
磨矿量Capacityg20010004000
给料粒度Feed sizemm333
排料粒度Rarticle sizemm0.0740.0740.074
筒体转速Drum speedr/min110-11494-9860-64
功率rowerkw0.250.551.1
外形Overall dimensionsmm915/530/11601050/640/1164700/575/1190
重量Weighekg91170300



工作原理:

XMQ锥形球磨机的工作原理基于矿石在钢球的作用下进行细磨的过程。首先,将待磨的矿石和其他物料通过进料口加入筒体内部。然后,将进料口密封,并启动电动机。随着电动机的转动,筒体开始旋转。钢球在筒体内部随着筒体的旋转产生离心力,从而形成磨矿作用。钢球与矿石之间的摩擦和冲击作用将矿石逐渐细化。当矿石达到所需的细度后,矿浆会通过出料口排出。

不同的粒度要求可以通过调整进出料口的位置和设备参数来实现。



机器结构:

XMQ锥形球磨机,由电机、滚筒、机架和电器组成,磨矿筒体在平板机架上通过主电机经过两级三角皮带轮减速后,直接带动磨矿筒体转动,磨矿筒体转动,使磨矿筒体中的钢球在筒壁内产生冲击磨剥作用而进行磨矿,两级皮带均可通过调整中间轴承座,而使皮带保持恰当的松紧,以保证有较稳定的工作转速。

筒体:XMQ锥形球磨机的筒体是设备的主体部分,通常由钢制而成。筒体内部呈锥形状,上部较宽,下部较窄。

进料口和出料口:筒体上部设有进料口,用于将待磨的矿石和其他物料加入。下部设有出料口,用于排出已磨细的物料和矿浆。

电动机:XMQ锥形球磨机内置一台电动机,通常位于设备底部。电动机通过皮带驱动球磨机的主轴转动,实现矿石的细磨过程。

钢球:钢球是XMQ锥形球磨机中重要的磨矿介质。钢球的大小和数量会影响磨矿效果和细度调节。钢球通常放置在筒体内部,随着筒体的旋转而产生摩擦和冲击力。
