圆筒洗矿机

圆筒洗矿机


产品概况:


洗矿机是黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石的大型设备,一般选用的滚筒洗石机,洗矿机处理能力大,防止堵塞矿仓、溜槽、漏斗以及破碎筛分等设备是满足大生产力对矿石、石料的清洁度有要求的企业的满意设备。


洗矿机的工作原理:


清洗筒体被四个拖轮支撑,电机带动减速机,大小齿轮带动清洗筒体低速旋转。含有泥团和石粉的骨料自进料口给入,进入旋转的滚筒内,被清洗滚筒内安装有一定角度的耐磨橡胶衬板不断带起抛落,自进料端到出料端移动过程中多次循环,并被顺向或逆向的冲洗水冲涮洗涤,清洗干净的骨料经过卸料端筒筛筛分脱水后排出。含有污泥的废水则通过出料或给料端的带孔挡板流出。

























圆筒洗矿机特点:


1 处理能力大,洗矿能力强;

2 长形的洗矿筒体使得物料在内的逗留时间长,充分且有力地将物料完全分散;

3 筒体采用加厚型钢板;

4 采用重型轴承,齿轮和托轮;

5 大输出功率的电机和齿轮系统产生有效的扭矩;

6 高压冲洗水冲洗圆筒内壁;

7 进料粒度可达230mm.

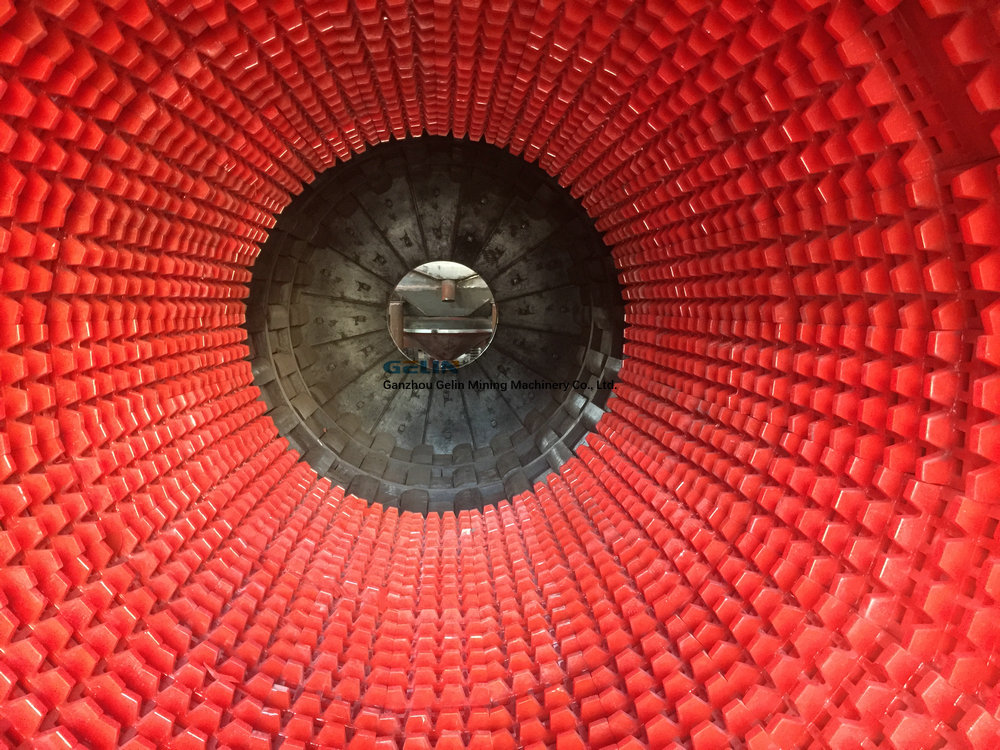

圆筒洗矿机内部结构图

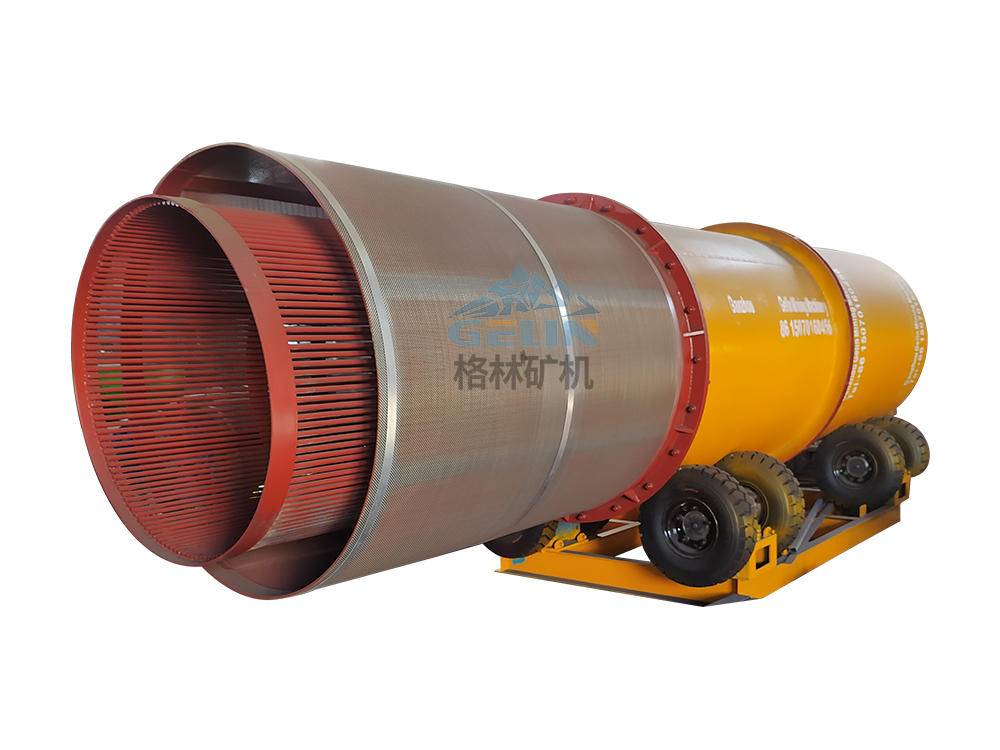

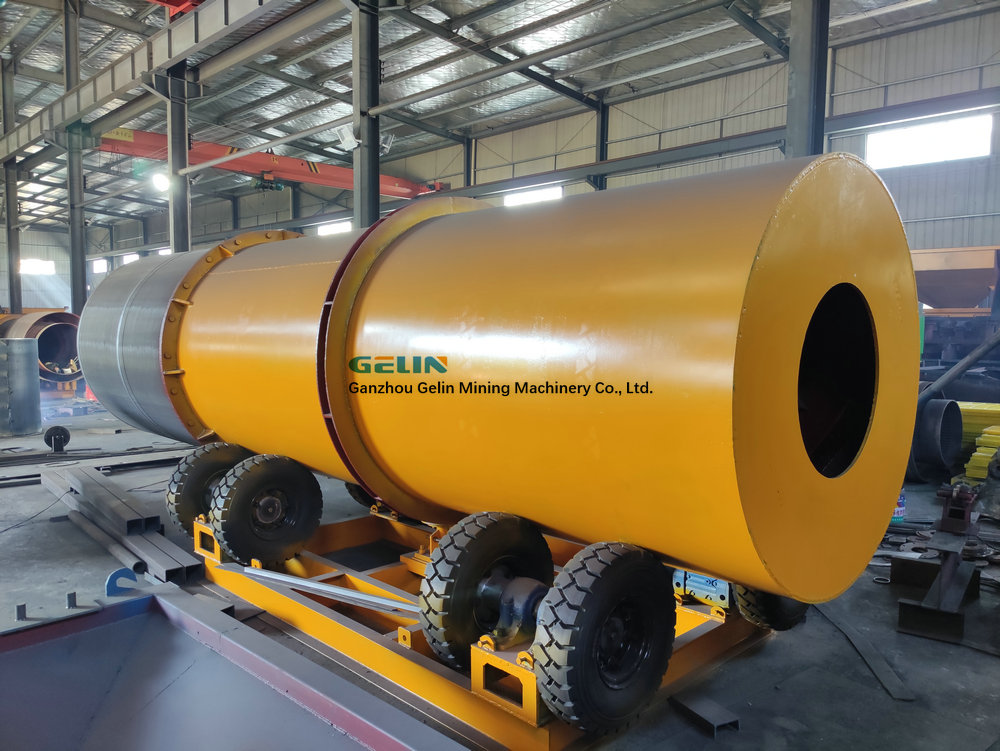

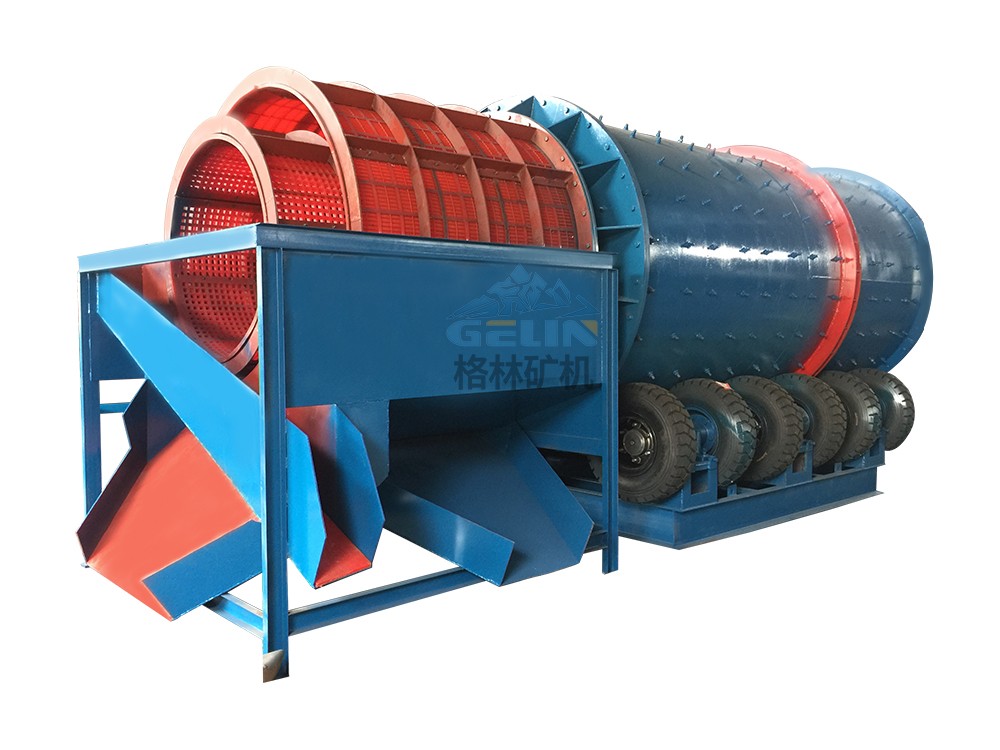

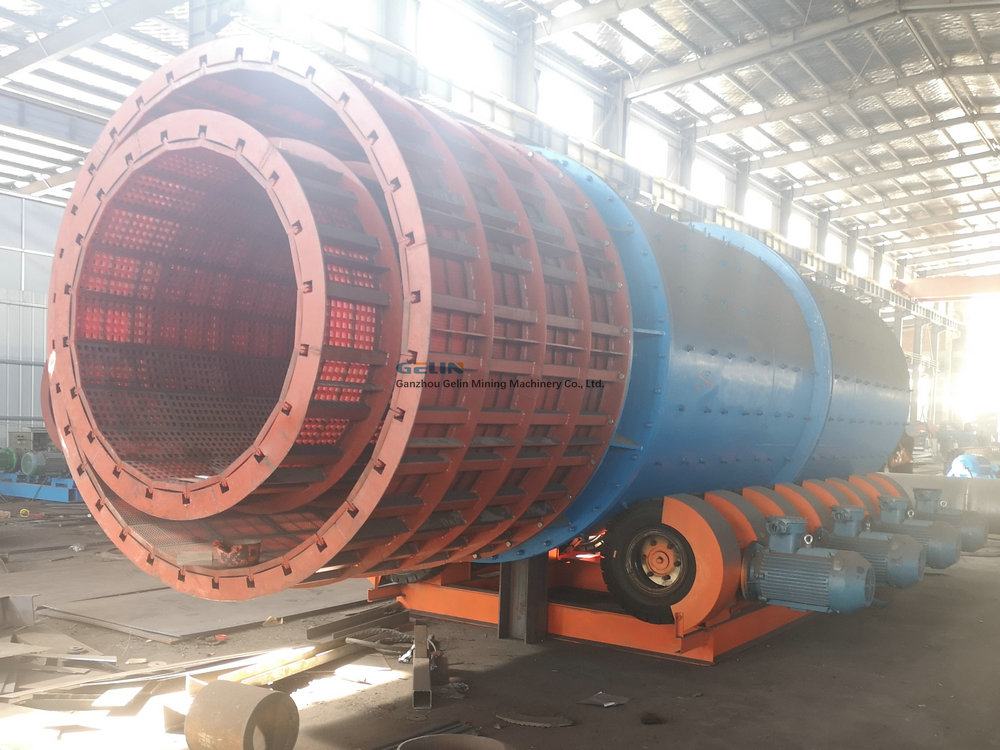

 圆筒洗矿机图片




洗矿机的技术参数

规格型号筒体直径×长度清洗物料(mm)生产能力(t/h)筒体转速(r/min)主机功率(kw)设备重量(kg)
G1030Φ1.0×3.0<10030~5030153800
G1036Φ1.0×3.6<10040~6030154500
G1230Φ1.2×3.0<10050~703018.55200
G1430Φ1.4×3.0<15060~8030225800
G1545Φ1.5×4.5<15070~12030306900
G1560Φ1.5×6.0<15080~13030378200
G1845Φ1.8×4.5<17090~130254511000
G1860Φ1.8×6.0<170180~250214512800
G2060Φ2.0×6.0<210120~160205514800
G2265Φ2.2×6.5<250160~180195516500
G2450Φ2.4×5.0<250230~3001816022500
G2760Φ2.7×6.0<250280~4201622035000
