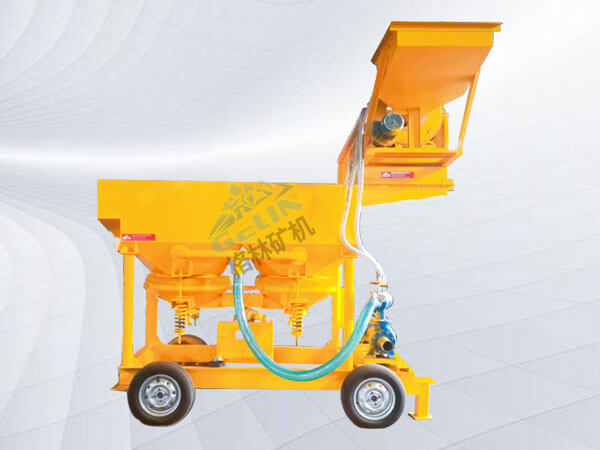

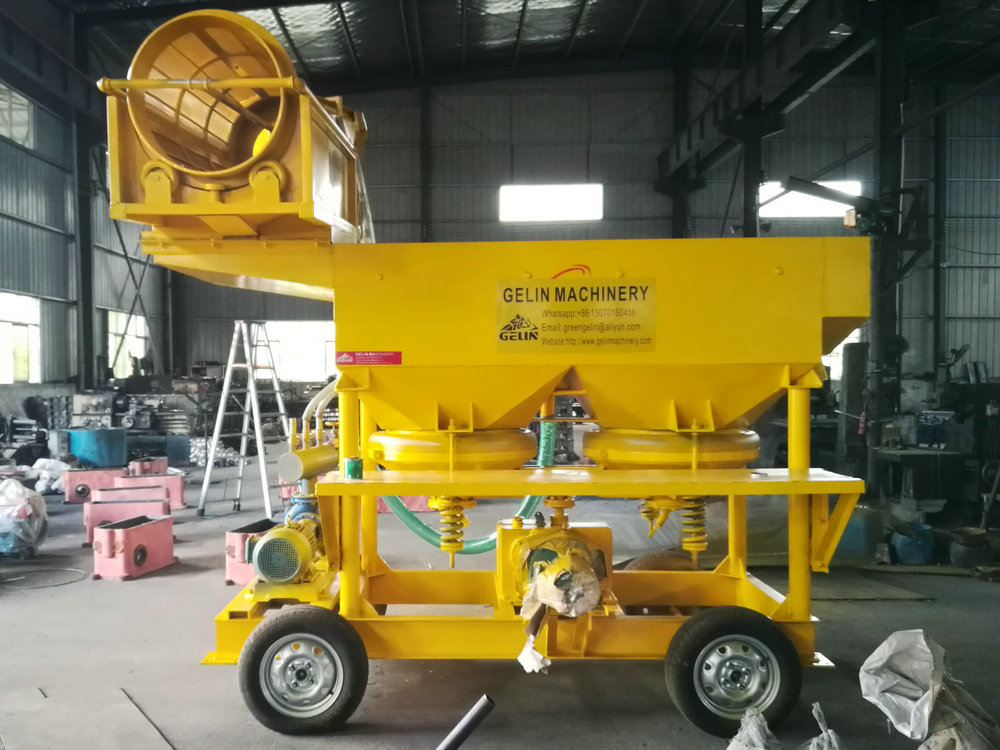

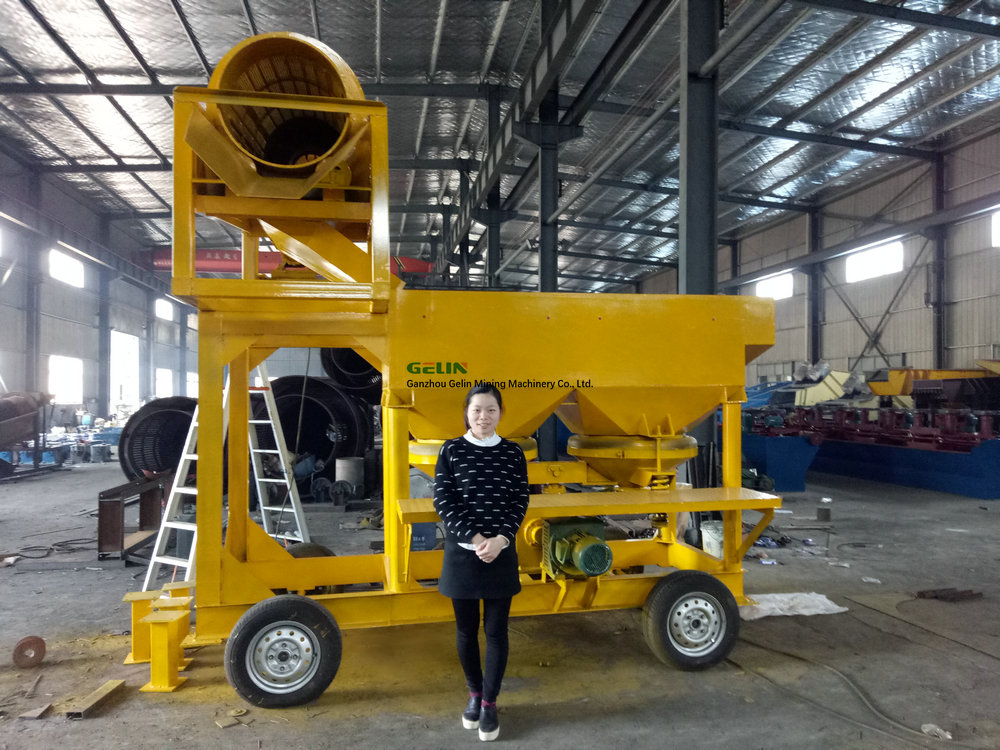

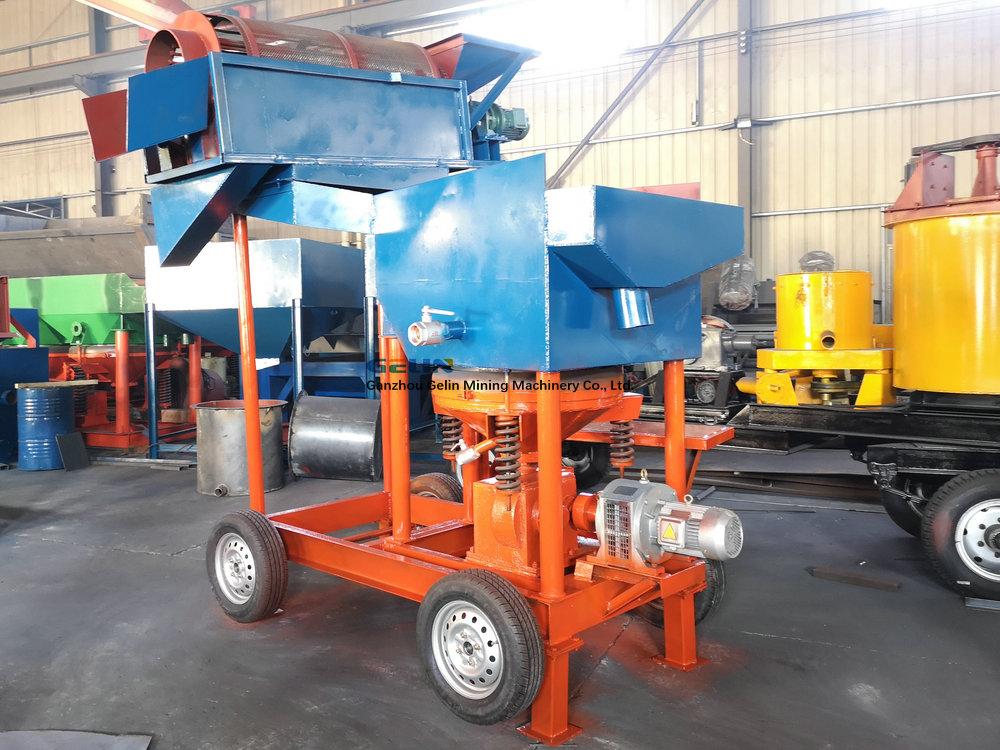

筛分跳汰组合机

产品概况：

锯齿波跳汰机是重力选矿的重要设备。由于它处理能力大，选别粒度范围广，回收率高，效果好，故广泛应用于选别砂金、锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上。

而此类产品中的JT4-2、JT1.5-2型锯齿波大颗粒跳汰机，给矿粒度可达30MM，采用筛上筛下排矿。应用于重晶石矿、锰矿、铁矿等矿石的选矿，更具有给矿粒度范围宽，筛下补给水量显著减少等特点。

跳汰机选矿是重力选矿的主要方法之一，工艺特点是：被选的矿石连续给到跳汰室的筛板上，形成厚的物料层。通过筛板周期地鼓入上升水流，使床层升起松散，接着水流下降（或停止上升）。在这一过程中，密度不同的颗粒发生相对转移，重矿物进入下层，轻矿物转入上层，分别排出后即得精矿和尾矿。本产品由原地矿部指定企业生产，执行行业标准。

锯齿波跳汰机区别在于：跳汰脉动曲线为锯齿波形，上升水流快而下降水流慢，床层被整体抬起又缓慢下落，有效松散时间长，可大幅度地提高单位筛面的处理能力，降低粒度回收下限，并大量节省筛下补加水。与正弦波跳汰机进行工业试验对比，踞齿波跳汰机回收率提高Sn:3.01%, WO3:5.5%, Pb:1.63%, Zn:2.04%,耗水量减小30-75%。矿石中待分离的矿物密度差越大，入选料度范围越宽，对于含金砂矿，在给料粒度小于25 mm时，可以不分级入选，回收下限可达0.05 mm,对一般金属矿石，实行分级入选，可有效地改善分选指标并提高设备的处理能力。

产品应用范围：

锯齿波跳汰选矿，除了很微细的物料外，几乎可以处理各种粒度的矿物原料。工艺操作简单，设备处理能力大，并可在一次选别中得到某种产品，因此，在生产中应用很广泛。对于金属矿石，是处理粗、中、细粒铁矿锰矿的主要方法之一，并大量用于选别锡、钨矿石、砂金、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上；跳汰法在处理含金，钽铌、钛、锆、铬的原生矿石和砂石的选别亦能获得良好效果。

跳汰机规格及技术参数：

项目

跳汰室

隔膜

给矿粒度mm

筛下补给水量 m3/吨矿

补给水压力Mpa

处理量t/h

电机功率kw

外形尺寸mm

重量kg

备注

参数

型号

形状

面积m2

冲程mm

冲次次/min

JT0.57-1

梯形

0.57

（M12凸轮）8.5-12

80-180

1-2

≥0.05

1.5-3

1.5

1550X780X1530

610

JT1-1

梯形

1.04

（M17凸轮）10-17

<10

2-3

2.5-5

2.2

2270X1110X1890

900

JT2-2

矩形

2.28

（M21凸轮）12-21

<10

2-4

5-10

3225X1550X2050

1640

JT3-1

梯形

12-30可调

50-125

<10

3-6

≥0.05

7.5-15

5.5

2745X2000>3030

3085

JT4-2

矩形

25-57五种凸轮可调

<25

4-8

8-20

7.5

4240X1990X2750

3098

大颗粒跳汰机

JT4-2A

矩形

25-57五种凸轮可调

<25

4-8

8-20

4X2

4240X1990X2750

3500

大颗粒跳汰机双传动

JT5-2

梯形

4.86

12-30可调

<10

3-6

12-25

7.5

3600X2000X2600

4500

滚筒筛概况：

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。

滚筒筛产品规格及技术参数：

型号	处理能力 (T/h)	功率(kw)	滚筒直径 (mm)	滚筒长度 (mm)	筛网大小 (mm)	外形尺寸 (mm)	重量 (kg)
G1015	50	4	1000	1500	< 3-10	300014002145	2200
G1020	100	5.5	1000	2000		346014002145	2800
G1225	160	7.5	1200	2500		414616002680	4200
G1530	250	11	1500	3000		446019002820	5100
G1545	350	15	1500	4500		596019003080	6000
G1848	450	22	1800	4800		650023004000	7500
G2055	600	30	2000	5500		750025004000	8600
