三盘带式电磁磁选机

三盘带式电磁磁选机


产品概况:

赣州格林三盘带式电磁选机用于弱磁性矿物和稀有金属矿石的精选,是一种重要的选矿设备。干式三盘强磁选机适用于多种磁性矿物混合矿的分选,根据矿物的磁性差异,可通过调节各级磁盘励磁电流形成不同强度的磁场来对矿物进行分离,也可调节各级磁盘与被选矿粒之间的感应距离来得到不同的磁场感应强度,达到多种矿物的一次性分离。此设备被广泛运用于钛铁矿,独居石,钨锡矿,钽铁矿与其它含磁性及非磁性矿物的干法分选作业。


产品特点:

单机设备结构合理,占地面积小,操作维护简单,可一次性分离出强磁性、弱磁性、非磁性等多种矿物。可适应于缺水矿区的干法作业。


产品结构:

以下主要对干式强磁场双盘磁选机的结构图做下详解。磁选机的主体部分由“山”字形磁系、悬吊在磁系上方的旋转圆盘和振动槽(或皮带)组成。

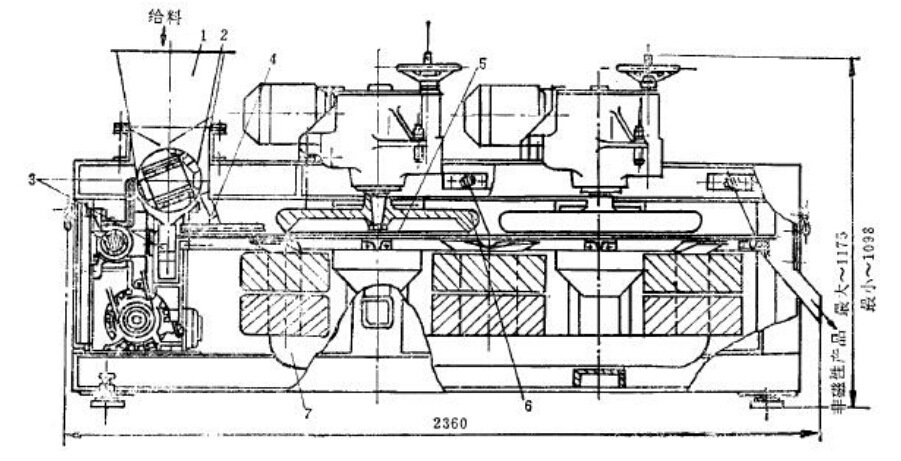

三盘磁选机的结构如图:


1.给料斗  2.给料圆筒  3.强磁性产品接料斗  4.筛料槽  5.振动槽 6.励磁控制柜  7.圆盘  8.励磁盘

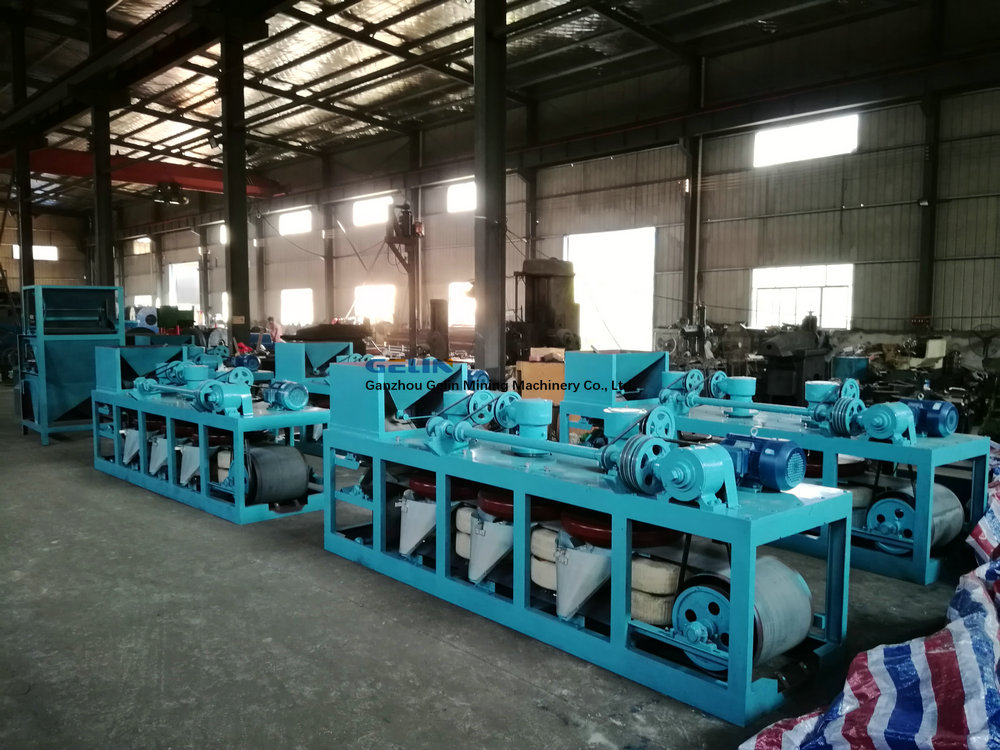

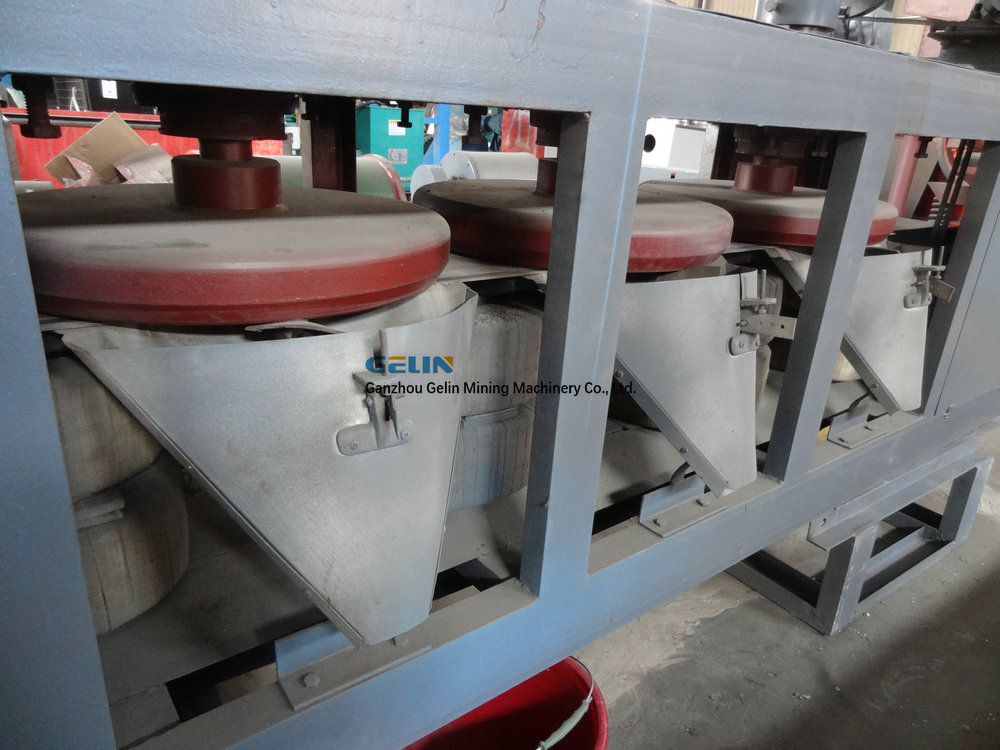

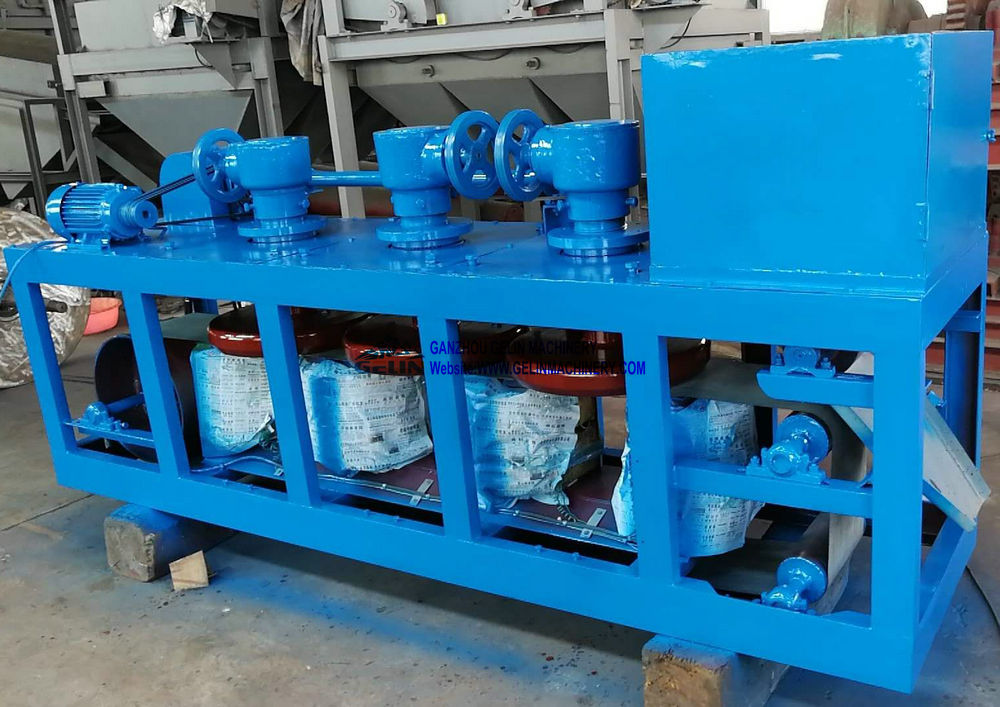

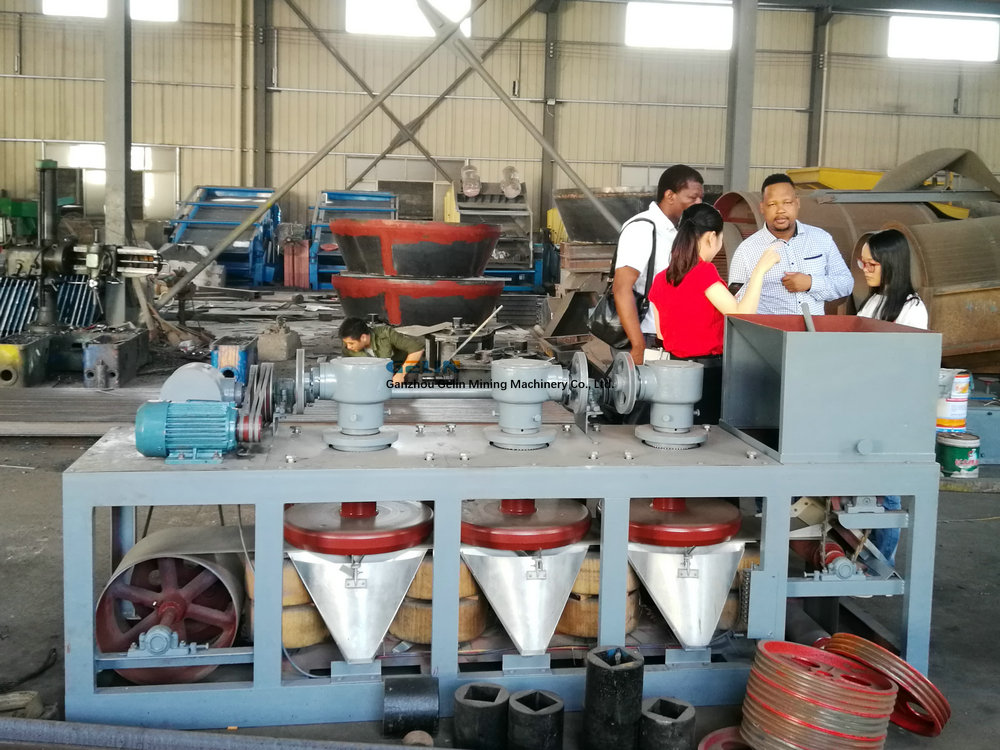

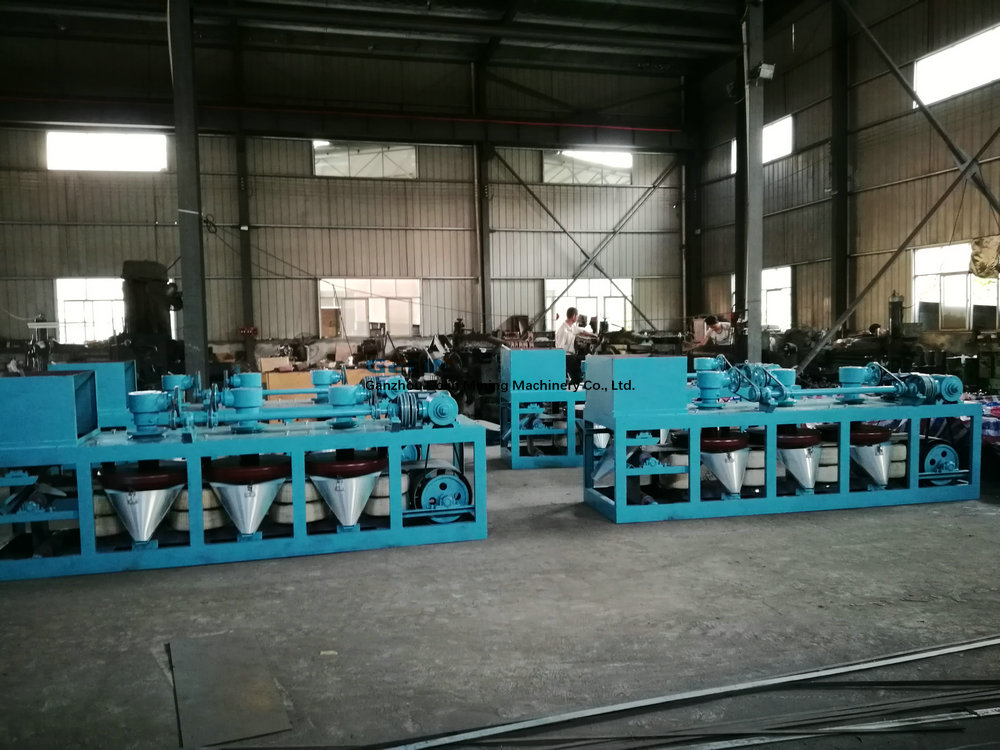

产品图片:



产品规格及技术参数:


参数CP3-500三盘带式磁选机CP3-600三盘带式磁选机CP3-500三盘带式稀土磁选机
磁场强度距带面2毫米盘齿1700毫特距带面2毫米盘齿1800毫特距带面2毫米盘齿2000毫特
磁盘数量3个3个3个
磁盘直径500毫米600毫米600毫米
磁盘转速25-40转/分22-38转/分22-38转/分
电 源380伏三相四线380伏三相四线380伏三相四线
激磁线圈4组4组4组
配用电机Y112M-6 1.1千瓦Y112M-6 1.5千瓦Y112M-6 1.5千瓦
激磁功率1.5千瓦1.5千瓦1.5千瓦
线圈温升65度65度65度
线圈额定电 流1.2-1.9安培1.2-1.9安培1.2-1.9安培
使用定额连续连续连续
供料宽度210毫米300毫米300毫米
给料粒度< 2毫米< 2毫米< 2毫米
外形尺寸2800×800×1220毫米3150×900×1250毫米3150×900×1250毫米
生产能力100-500公斤/时120-800公斤/时80-800公斤/时
机 重1900公斤2200公斤2300公斤
