固定式圆筒筛

产品概况：

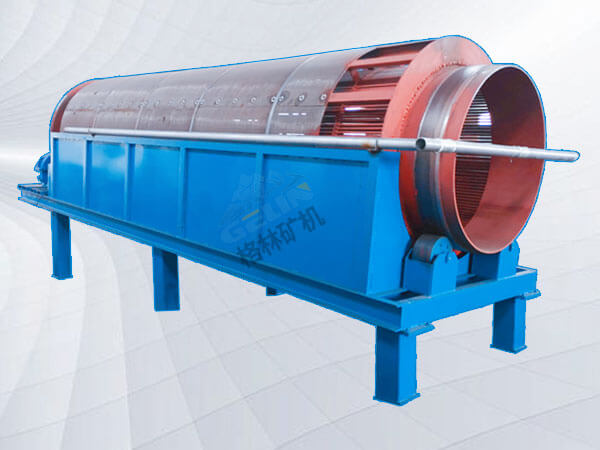

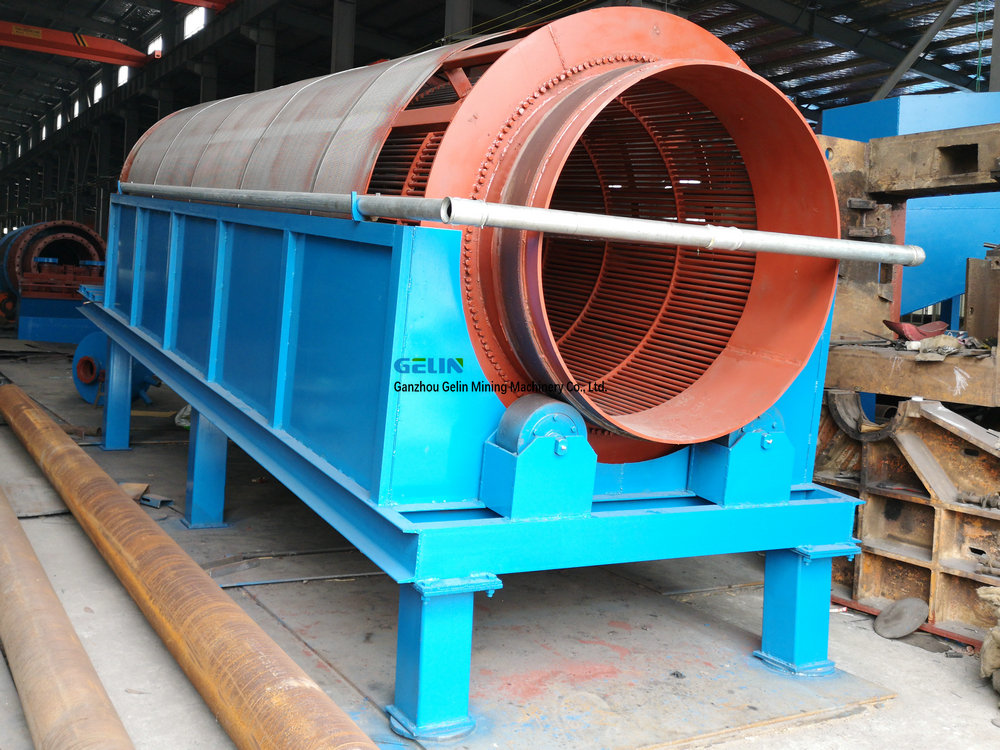

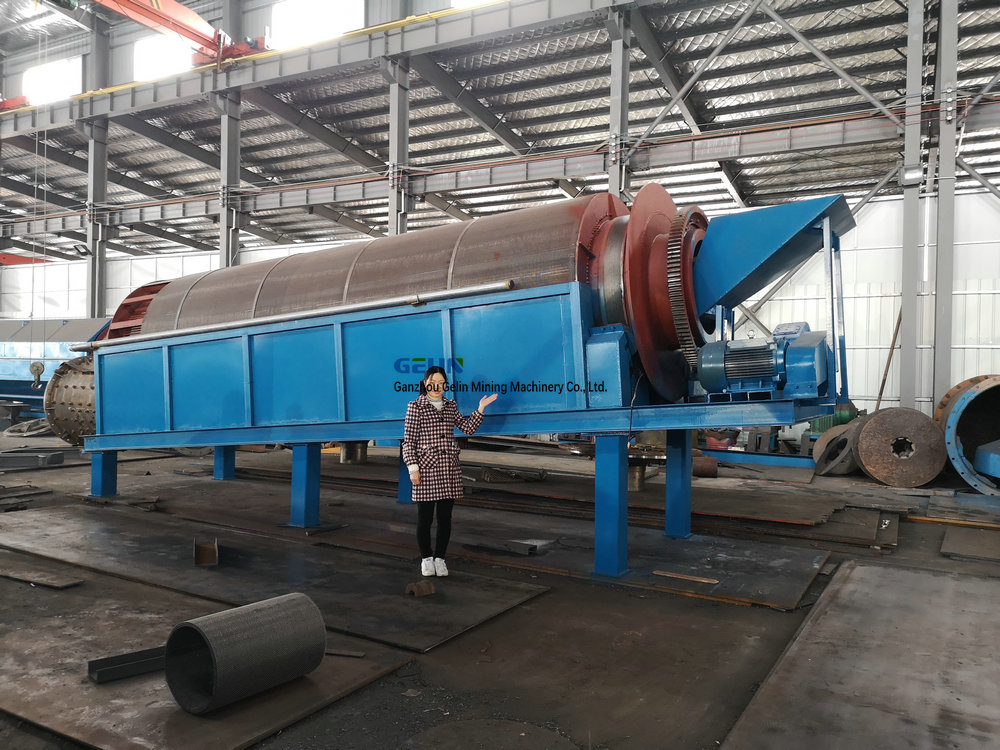

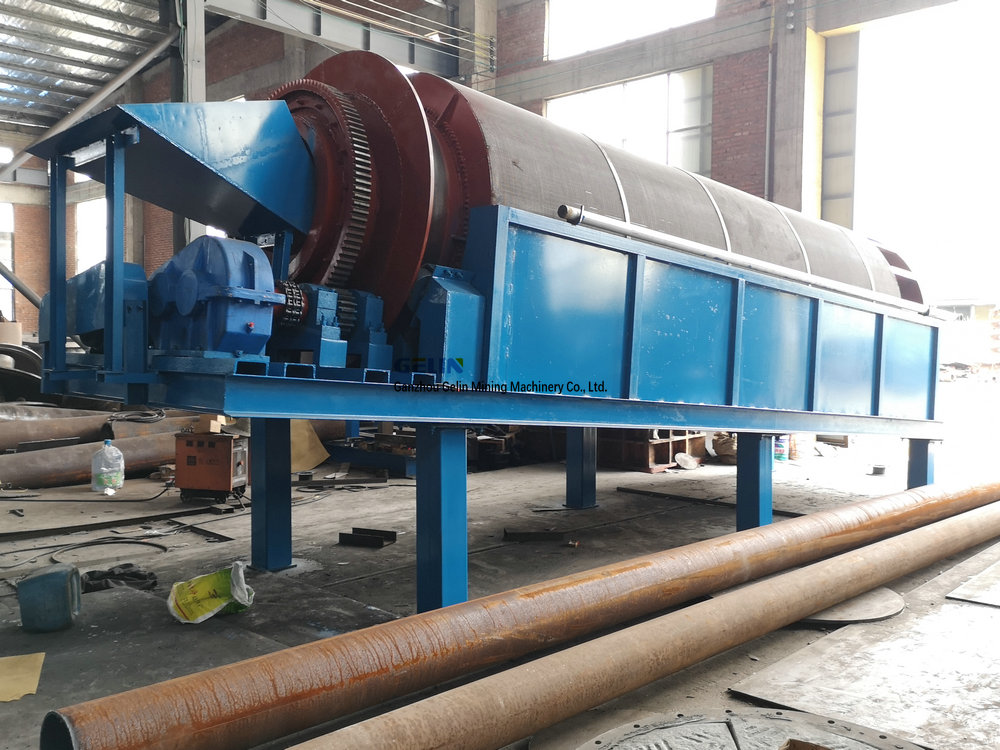

圆筒筛（又叫滚筒筛）的主体结构是筛分筒,它是由若千个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离, 细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。圆筒筛可设有梳型清筛机构,在筛分过程中可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分简在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

圆筒筛特点：

1、物料适应性广：圆筒筛广泛应用于各类物料筛分，无论是劣质煤、煤泥，还是煤烟以及其它类物料，都是顺利进行筛分。

2、进料方式简单多样：我公司研制的圆筒筛进料口可根据现场实际设计，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料。

3、筛分效率高

设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。

4、筛分量大、易于大型化

在相同尺寸下，圆面积比其它型状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。又因其结构简单，布置方便，技术新颖而成熟等特点，易大型化。

5、自身能耗小

我公司研制的圆筒筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低。

6、工作环境好

整个筛分筒可以用密封隔离罩所密封，清除了筛分循环过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。

7、设备噪音低

圆筒筛在运行中，由于回转速度小，并且有密封隔离罩与外界隔离，使噪声无法传递到外部，从而降低了设备噪音。

8、使用寿命长，维修量小

圆筒筛是由若干个圆环状网组成，其总筛分面积远远大于其它筛型的筛分面积，再加上筛分效率高，设备运行时间短，故而使用寿命较长

9、检修方便

设备密封隔离上罩可以拆开，拆开后不影响机器正常运行，并且使得检修非常方便。

产品规格及技术参数：

型号	处理能力 (T/h)	功率(kw)	滚筒直径 (mm)	滚筒长度 (mm)	筛网大小 (mm)	外形尺寸 (mm)	重量 (kg)
G1015	50	4	1000	1500	< 3-10	300014002145	2200
G1020	100	5.5	1000	2000		346014002145	2800
G1225	160	7.5	1200	2500		414616002680	4200
G1530	250	11	1500	3000		446019002820	5100
G1545	350	15	1500	4500		596019003080	6000
G1848	450	22	1800	4800		650023004000	7500
G2055	600	30	2000	5500		750025004000	8600
