湿式分样机

产品慨况：

XSHF2-3型湿式分样机适用于实验室作矿浆等量缩分及试验产品的湿式分样用。通过湿式分样机可得到在固体含量、粒度组成及化学组成上保持代表性的小量试样。该机是冶金、地质、建材、化工、煤炭等工业部门的生产科研，试验和院校等单位湿法缩分矿浆的设备。

结构组成：

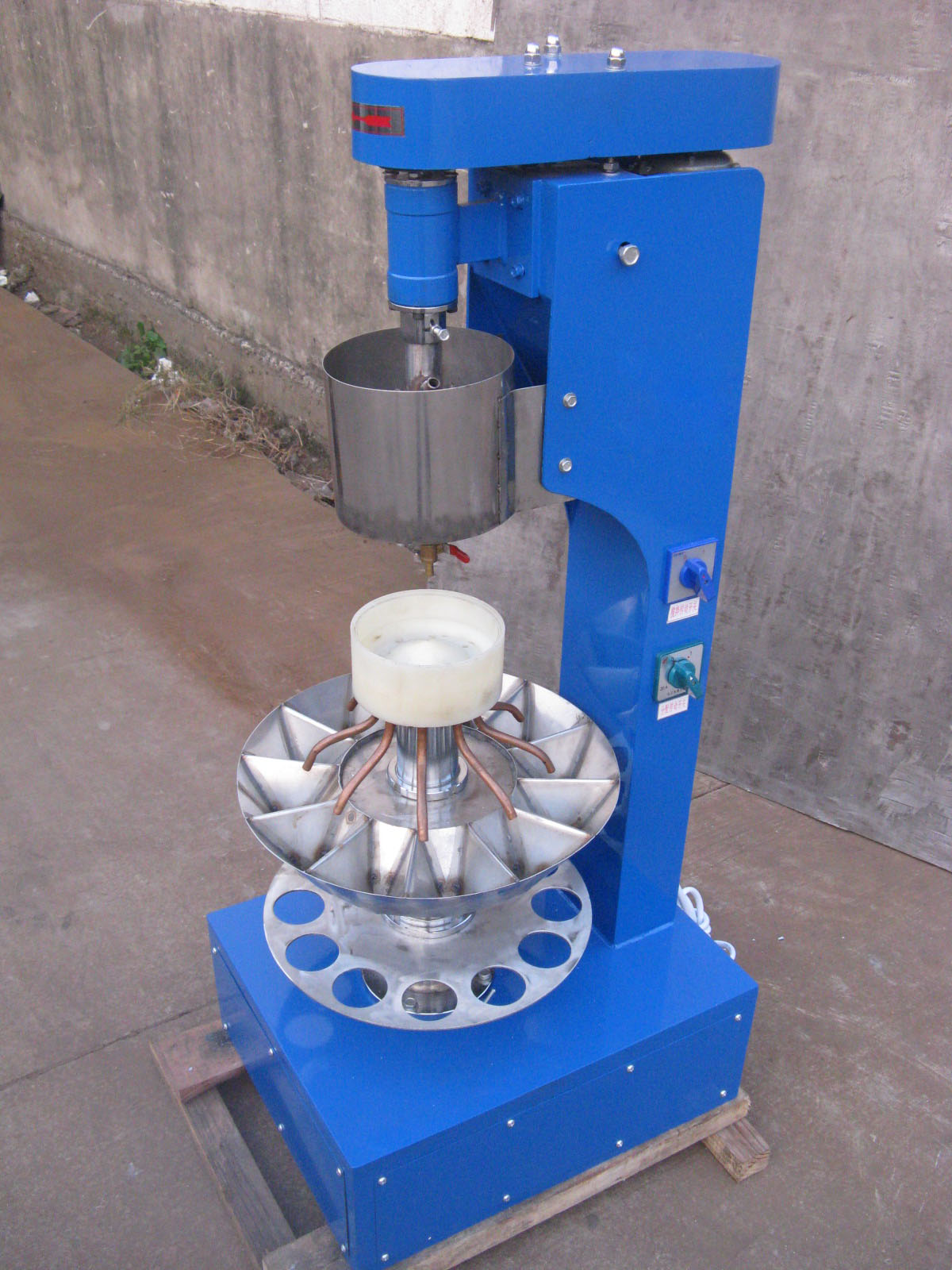

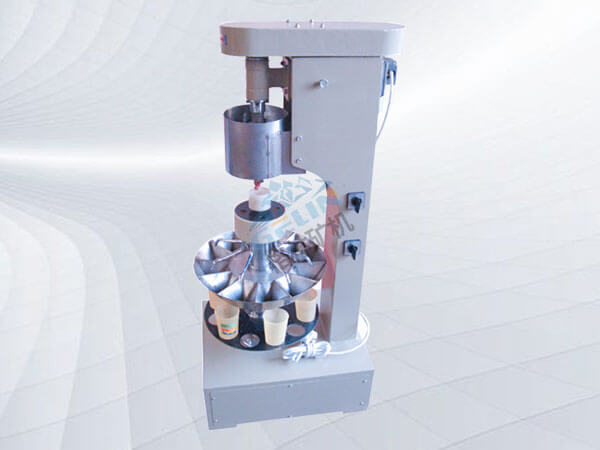

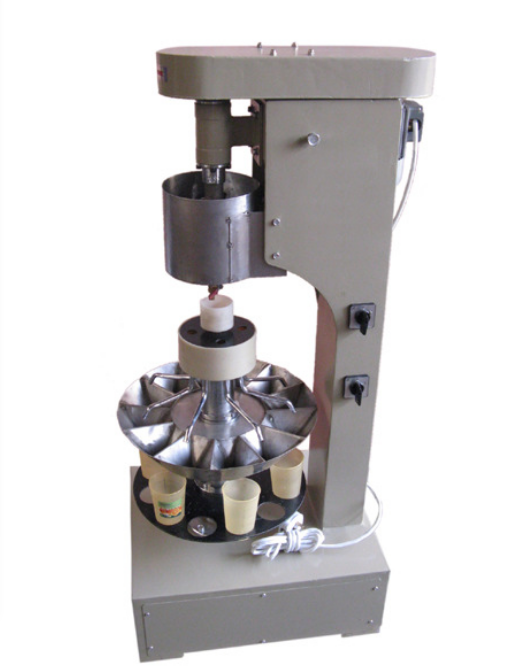

XSHF2-3型湿式分样机由给料斗、调浆搅拌桶、矿浆分配部分、矿浆截料器部分、矿浆集料盛料部分、床身、调浆桶控制开关、分配器控制开关等主要部件组成。分配器盘按逆时针方向旋转。

工作原理：

矿浆经调浆搅拌桶搅匀后，给入过流漏斗。然后流入带匀分锥的矿浆分配器。分配器为一匀速转动体。矿浆经它分成八等分。再分别均匀给入截料漏斗中。漏斗12只。每只占有360°/12 =30°的孤长。从而保证了在单位时间内各漏斗截取的矿浆量相等。所以利用XSHF2-3型湿式分样机完成矿浆缩分过程，可保证所得试样在固体含量粒度组成和化学组成上保持代表。

产品规格及技术参数：

项目	单位	技术参数
型号	/	XSHF2-3
缩分比	次	12、6、4、3、2
重量相对误差	%	≤2（在缩分比为6以下时）
给料矿浆浓度范围	%	5-50
适宜的给料粒度范围	mm	＜0.5
处理能力	L/min	≤2
搅拌桶有效容积	L	4
搅拌电机功率	w	120
搅拌叶轮转数	r/min	≤568
分配器电动机	w	90
分配器转数	r/min	40
设备总功耗	w	210
外形尺寸（长×宽×高）	mm	550×420×1200
重量	kg	90

XSHF2-3湿式分样机安装调整操作方法：

1、设备拆箱后，检查螺钉是否松动，各部位是否正常，传动部件是否灵活。

2、接通电源和接地保护--敬告：因分配器电机输入电压为单相220V，用户使用时，一定要接接零线才能正常工作。

3、分样机活动安装在平面地板上，用四个底座螺丝调整水平，其误差<0.2/1000m，接附图二拆卸上盖后用条形水平调整水平。

4、利用本机缩分矿浆时，将12只盛料杯放置托盘孔内对准漏斗盛料。

根据需要按对角线或相等间隔台并料杯，可得缩分比为6、4、3、2的矿浆，矿浆量大（例如干矿为几公斤或更多的矿浆），可在本机上作二交或多次缩分，则可按需要灵活地获得更多种缩分比小量代表性试样，其误差仍合要求（注意在操作时应尽量保持给料矿浆浓度相近）。

利用本机做湿试分样时，可根据需要选择6、4、2的缩分比，将需要的料杯按对角线或相等间隔放在支架上盛料，不需要的矿浆即经漏斗（接上短的橡皮导流管）流入可卸式环形集料槽中，用桶或盘接取后废弃，缩分得到的试样量乘以缩分比取得原样质量。

5、使用完毕应卸下料斗，清理残余，以保持料斗清洁。

6、本机在使用中如发现重量误超差，应重新校验水平度。

7、使用时，先关闭阀门，依次按分配器启动按钮和搅拌启动按钮，将矿浆注入调浆搅拌桶中，一二分钟后打开阀门，调整阀门开启大小，应避免矿浆从过流漏斗边上溢出，以免影响缩分精度。

8、本机搅拌桶有效容积4000毫升，每只盛料杯300毫升，如果待分的矿浆超过4000毫升，则分批进行。

9、使用完毕依次按下搅拌桶分配器停止按钮，机器即可停止转动。

10、如果该机改变安装地点，须重新校正水平。

11、该机在通常情况下按缩分矿浆1/6提取样品，如果对尾矿金属平衡要求不甚严格也可按1/12提取样品。
